Más allá del desplome: Por qué cumplir los límites de deformación del CTE no garantiza la estabilidad de tu estructura
En el día a día de la obra y el proyecto, existe una obsesión justificada con los Estados Límite de Servicio (ELS). Arquitectos y promotores se preocupan (y con razón) de que las vigas no flecten demasiado para no romper tabiques, o de que el edificio no se mueva excesivamente con el viento para no causar mareos o grietas en fachada.
El Código Técnico de la Edificación (CTE) impone límites estrictos de desplome (ej: H/500). Es común pensar: "Si mi estructura es tan rígida que apenas se mueve y cumple sobradamente con el CTE, entonces es estable y segura, ¿verdad?"
La respuesta corta es: NO necesariamente.
En BIM Consulting Solutions SL, queremos explicarte por qué un análisis de Primer Orden (lineal) que solo vigila los desplazamientos puede estar ocultando un riesgo grave de colapso.
La trampa de la "Foto Fija" (Primer Orden)

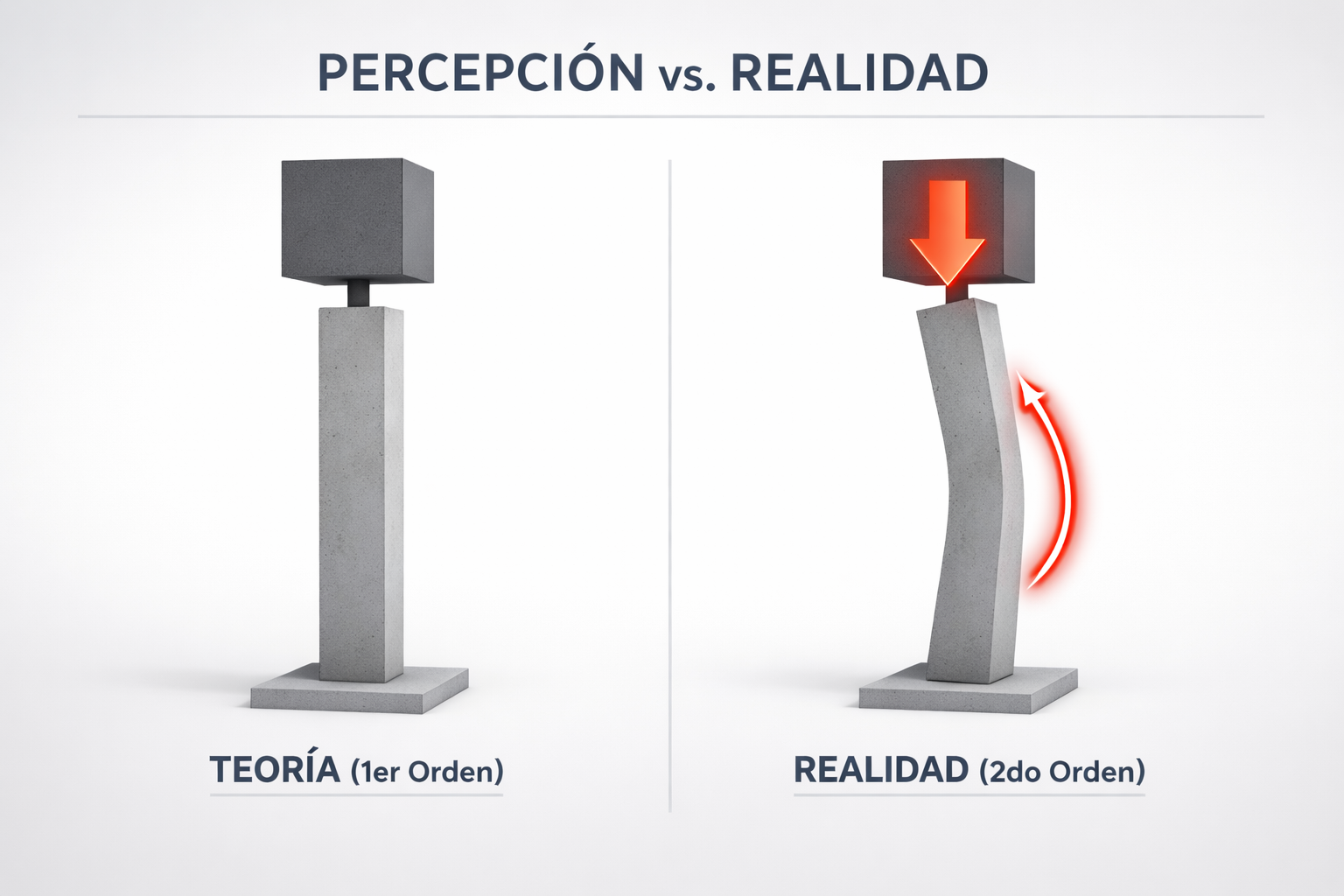

El cálculo estructural tradicional (Primer Orden) asume que las cargas se aplican sobre la estructura perfectamente recta e indeformada. Calcula los esfuerzos basándose en la geometría ideal.
Bajo esta premisa, si compruebas que el desplazamiento lateral es pequeño (por ejemplo, 2 cm en un edificio de 10 metros), podrías dar por válido el diseño. El problema es que la física no funciona así.
El Enemigo Invisible: El Efecto P-Delta
Aunque el desplazamiento sea pequeño y "legal" según el CTE, existe. Y cuando ese pequeño desplazamiento se combina con grandes cargas verticales (el peso propio de los forjados de hormigón, sobrecargas de uso, nieve), nace una fuerza silenciosa: el Momento de Segundo Orden.
Imagina una columna soportando toneladas de peso. Si esa columna se inclina aunque sea mínimamente:
La carga vertical ya no baja por el centro exacto de la base.
Se genera un brazo de palanca (excentricidad).
Resultado: Aparece un momento flector extra que el cálculo simple NO había detectado.
Esto es el Efecto P-Delta: La Carga ($P$) multiplicada por el Desplazamiento ($\Delta$).
La Clave: Una estructura puede ser muy rígida y tener desplazamientos muy pequeños (cumpliendo ELS), pero si las cargas verticales son enormes, ese "pequeño" desplazamiento genera un momento de vuelco adicional tan grande que puede agotar la capacidad del pilar y hacerlo colapsar.
Rigidez no es lo mismo que Estabilidad
Aquí radica la diferencia crítica que aplicamos en nuestros cálculos:
Comprobar el ELS (Servicio): Nos asegura que no habrá grietas ni molestias. Es una cuestión de confort y funcionalidad.
Comprobar los Efectos de 2º Orden (Estabilidad): Nos asegura que la estructura no colapsará por pandeo global.
Si tu ingeniero solo realiza un análisis de primer orden porque "el edificio se mueve poco", está ignorando que los esfuerzos internos reales son mayores de lo que dicen sus planos. Está subestimando la solicitación de los pilares.
Un ejemplo visual
Imagina que intentas mantener en equilibrio una barra pesada verticalmente sobre tu mano.
Si la barra se inclina 1 grado, puedes corregirlo.
Pero si tienes un peso de 100 kg en la punta de esa barra, ese mismo grado de inclinación generará una fuerza que te romperá la muñeca.
El ángulo (desplazamiento) es el mismo en ambos casos, pero la carga amplifica el efecto destructivo. El CTE nos obliga a considerar esa amplificación.
¿Cómo lo solucionamos en BIM Consulting Solutions SL?
No nos basta con que "el modelo no se ponga rojo" por deformación. Nosotros:
Analizamos la sensibilidad: Identificamos si tu estructura es traslacional (sensible a desplazamientos) independientemente de si cumple los límites de flecha o desplome.
Aplicamos Cálculo No Lineal: Si es necesario, activamos el análisis de Segundo Orden. Esto actualiza la geometría paso a paso, sumando esos momentos "invisibles" al diseño final.
Refuerzo Inteligente: A veces, la solución no es hacer el pilar más "gordo", sino disponer la rigidez de forma estratégica para neutralizar estos efectos sin gastar más material.
Conclusión:
Cumplir con los límites de desplazamiento del CTE es obligatorio, pero no suficiente. La estabilidad real requiere mirar más allá de la deformación simple.
¿Quieres la tranquilidad de saber que tu estructura está calculada contra la realidad física y no solo contra la teoría ideal? Contáctanos.
¿Está Tu Obra Sobredimensionada? Cómo la Ingeniería de Valor Reduce los Costes de Construcción
En el escenario actual de la construcción, con la fluctuación de los precios del acero y el hormigón, el margen de beneficio de una promoción puede esfumarse por una sola razón: una estructura ineficiente.
Muchos promotores y constructores asumen que la estructura que figura en el proyecto básico es inamovible. Sin embargo, en BIM Consulting Solutions SL, hemos comprobado que un alto porcentaje de los proyectos llegan a obra con un sobredimensionamiento innecesario.
El resultado: estás enterrando dinero en cimentación y estructura que no aporta valor al edificio.
El coste oculto del "Por si acaso"
Tradicionalmente, el cálculo estructural se ha basado en márgenes de seguridad excesivos ("coeficientes de miedo") para suplir la falta de herramientas de análisis precisas. Esto se traduce en:
Pilares con más armado del necesario.
Losas de mayor canto que restan altura libre.
Vigas de acero más pesadas (más kg/m²).
No se trata de reducir la seguridad —eso es innegociable—, se trata de eliminar la grasa del proyecto mediante cálculo avanzado.
La Solución: Ingeniería de Valor + BIM
En BIM Consulting Solutions SL, no nos limitamos a "calcular para que no se caiga". Aplicamos Ingeniería de Valor.
Nuestro enfoque se basa en tres pilares para proteger tu inversión:
1. Optimización de Cuantías (Ahorro Directo)
Utilizamos software de análisis de elementos finitos de última generación para ajustar las secciones y los armados a las solicitaciones reales, cumpliendo estrictamente el CTE y los Eurocódigos.
El Dato: Una revisión estructural especializada puede llegar a reducir la cuantía de acero entre un 10% y un 20% respecto a un diseño conservador, sin merma de seguridad.
2. Metodología BIM: El Fin de los "Imprevistos en Obra"
¿Cuánto cuesta parar la obra porque una viga choca con el paso de climatización? Demasiado. Entregamos el proyecto modelado en BIM (LOD 300/400), coordinado con arquitectura e instalaciones. Detectamos las colisiones en el ordenador, no en la obra con el hormigón ya pedido.
3. Análisis de Opciones Constructivas
A veces, cambiar el sistema estructural (ej: de losa maciza a forjado reticular, o estructura mixta) puede suponer un ahorro drástico en tiempos de ejecución y materiales. Nosotros estudiamos la viabilidad y te proponemos la opción más rentable
